2
Sensor
5m
Interval Baca
30%
Threshold
Fitur Utama
- 1Monitoring kelembapan tanah secara real-time
- 2Penyiraman otomatis berdasarkan threshold (ambang batas kelembapan)
- 3Mode manual & otomatis via aplikasi Blynk
- 4Notifikasi jika kondisi tanah terlalu kering atau sensor error
- 5Laporan sederhana dan histori nilai sensor
Alur Kerja Sistem
1
Sensor soil moisture membaca kondisi tanah secara periodik (contoh tiap 5 menit)
2
ESP mengirim data ke Blynk & menampilkan ke LCD I2C
3
Jika nilai kelembapan < threshold → ESP mengaktifkan relay (pompa ON)
4
Jika kelembapan >= threshold → relay OFF
5
User dapat override via Blynk (manual ON/OFF)

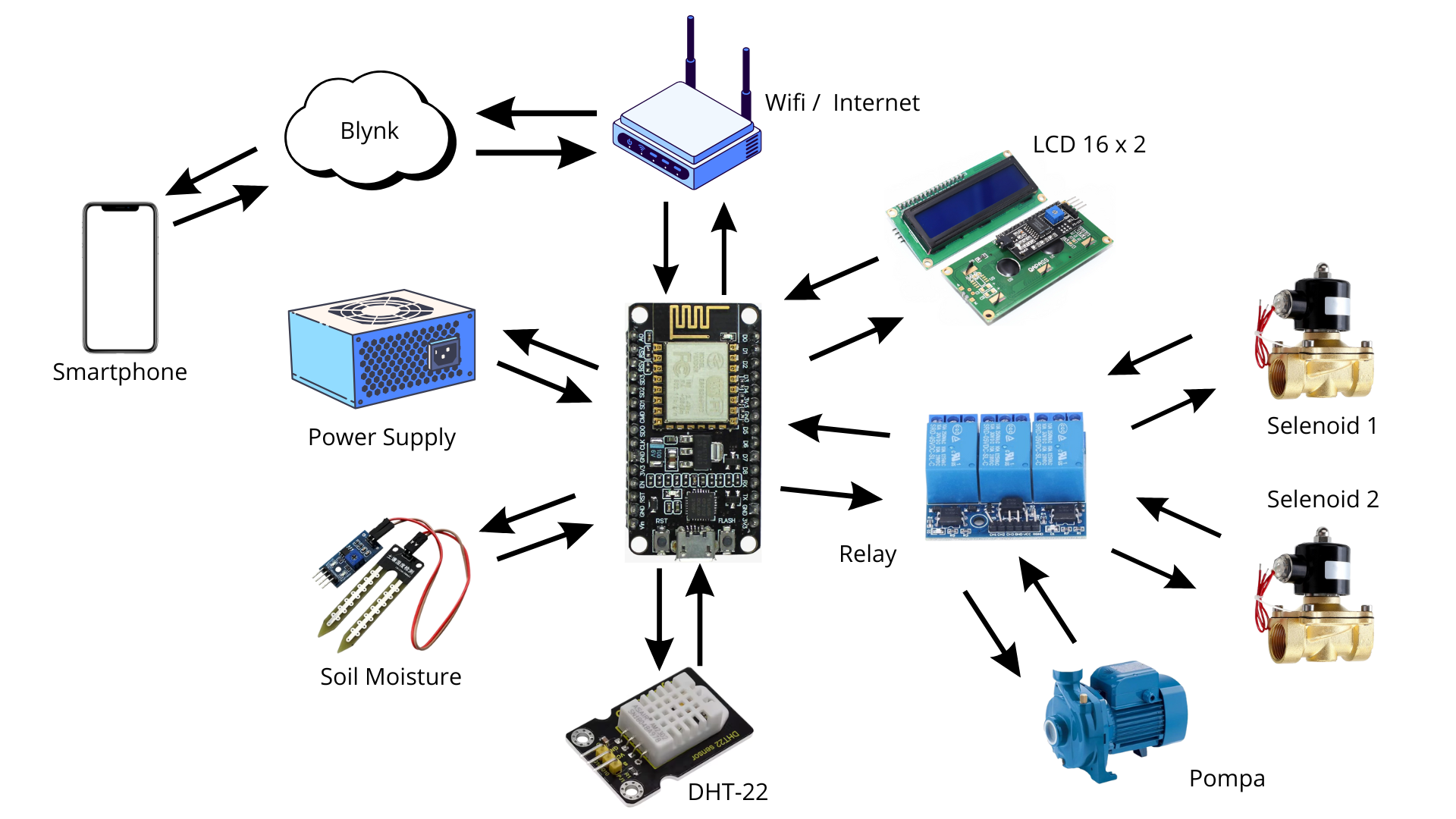

Diagram Sistem
📐 Skema rangkaian sistem irigasi otomatis
Catatan Implementasi
Gunakan sensor soil kapasitif untuk akurasi lebih baik dan umur sensor lebih lama.
Tambahkan debounce / averaging pada pembacaan agar pompa tidak sering on/off (hysteresis).
Pastikan power supply pompa terpisah dan relay memiliki rating yang sesuai.
Jika lahan besar, gunakan beberapa node ESP + MQTT broker untuk skala yang lebih baik.
Quick Info
🔬 Sensor
Soil Moisture (analog / kapasitif)
DHT22 (suhu & kelembapan udara)
🎛️ Kontrol
Relay 1 / 2 channel
Pompa submersible / solenoid valve
📊 Parameter Default
Interval baca sensor: 5 menit
Threshold kelembapan: 30% (contoh)
Hysteresis: 5% (untuk mencegah cycling)
Dokumentasi
Pengembangan Lanjutan
🔭 Integrasi sensor pH & EC
🔭 Penggunaan MQTT & multiple-node
🔭 Optimasi konsumsi daya (sleep mode)
