IoT Project #1

Monitoring Ruangan Obat

Gas | Suhu | Kelembapan | Notifikasi Blynk + Telegram — Sistem cerdas berbasis ESP8266 untuk pemantauan real-time kondisi ruangan penyimpanan obat dengan notifikasi otomatis.

ESP8266 DHT22 MQ-135 LCD I2C Relay Blynk Telegram Bot
3
Jenis Sensor
2
Platform Monitor
⚡

Fitur Utama

  • 1
    Monitoring suhu dan kelembapan real-time
  • 2
    Deteksi gas berbahaya menggunakan MQ-135
  • 3
    Kontrol kipas otomatis berdasarkan batas ambang sensor
  • 4
    Notifikasi kebocoran gas atau suhu meningkat via Telegram dan Blynk
  • 5
    Tampilan lokal melalui LCD I2C
  • 6
    Mode manual & otomatis
🔄

Alur Kerja Sistem

1

DHT22 membaca suhu & kelembapan

2

MQ-135 mendeteksi kadar gas (CO₂, NH₃, asap, VOC)

3

ESP8266 mengirim data ke Blynk & LCD

4

Jika suhu/kelembapan/gas melewati batas → kipas ON (relay aktif)

5

Jika kondisi aman → kipas OFF

6

ESP mengirim notifikasi ke Telegram saat kondisi berbahaya

🖼️

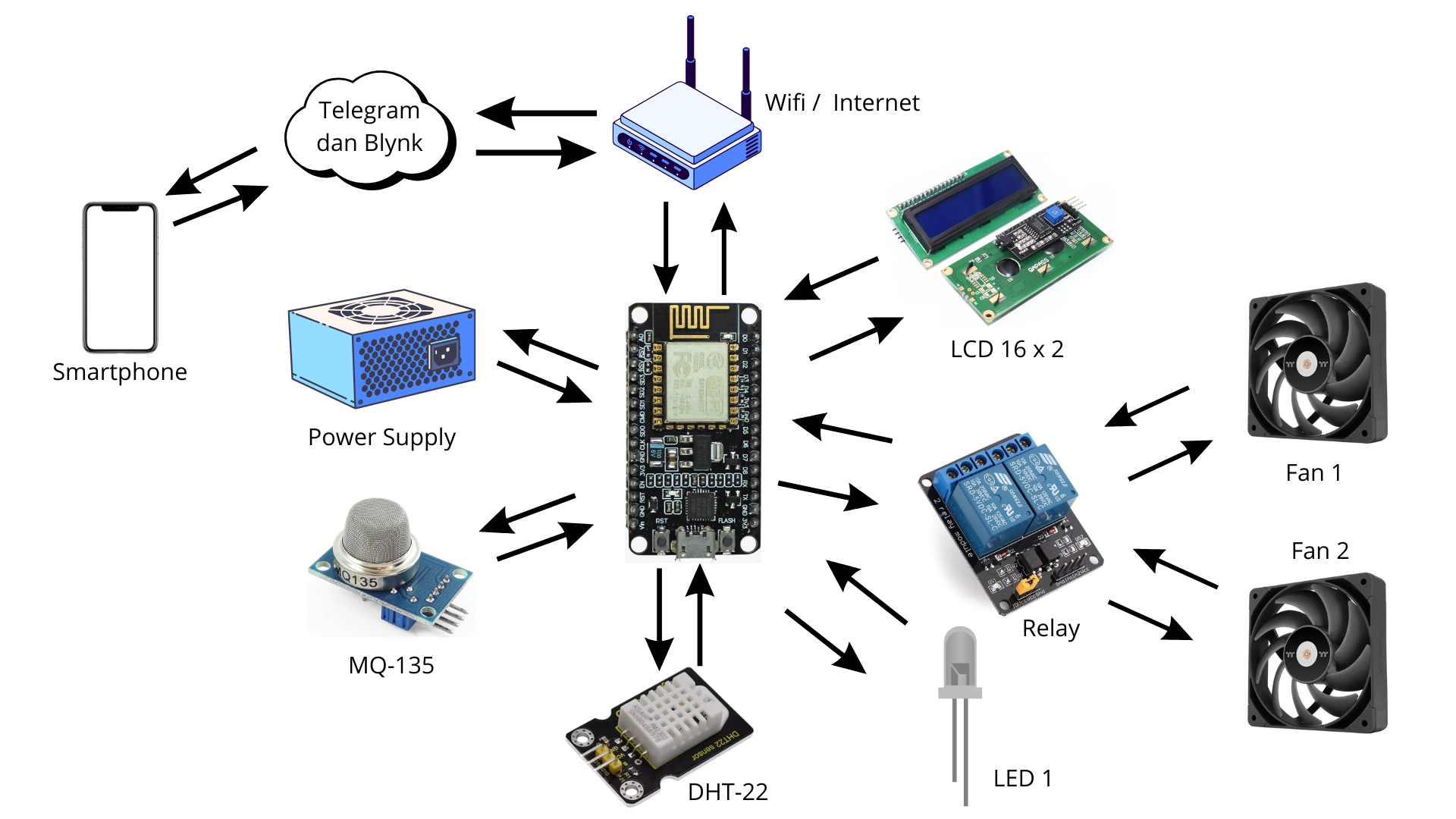

Diagram Sistem

Diagram IoT Monitoring Ruangan Obat
📐 Skema rangkaian & diagram sistem
📝

Catatan Implementasi

💡MQ-135 perlu kalibrasi agar pembacaan stabil
💡Gunakan kipas exhaust untuk sirkulasi udara di ruangan obat
💡Gunakan sistem hysteresis agar kipas tidak sering ON/OFF
💡Untuk ruangan lebih besar → gunakan dua sensor MQ-135 & kipas tambahan
🔗

Link & Resource

Baca Jurnal Publikasi Lihat Source Code
⚙️

Quick Info

🔬 Sensor
DHT22 – suhu & kelembapan
MQ-135 – gas
🎛️ Kontrol
Relay 1: Kipas 1
Relay 2: Kipas 2
📊 Parameter Default
Suhu maksimum: 30°C
Kelembapan maksimum: 60%
Gas threshold: 400 ppm
📷

Dokumentasi

Foto perangkat
🚀

Pengembangan Lanjutan

🔭 Integrasi database & dashboard web
🔭 MQTT + Node-RED
🔭 Penambahan sensor VOC & CO
🔭 Logging histori suhu, humidity, gas
